P20 olarak da yaygın olarak anılan ve önsertleştirilmiş (30-33 HRc), hızlı kalıp imalatına elverişli plastik kalıp çeliği.
Kimyasal Bileşim
| NO | DIN | AISI | C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|---|---|---|
| V’1.2311 | 40CrMnMo7 | P20 | 0,35-0,45 | Max 0,80 | 1,30-1,60 | Max 0,02 | Max 0,005 | 1,80-2,10 | 0,15-0,25 |
Malzeme Özellikleri
- 300 mm kalınlığa kadar kesitte homojen sertlik dağılımına haizdir.
- Parlatılabilirliği iyidir.
- İyi kaynak edilebilirlik sunar.
- Tavsiye edilen kullanım sertliği, teslim sertliğidir.
- Nitrasyona uygundur.
- Tokluğu yüksektir.
- Önsertleştirilmiş olmasına rağmen görece kolay işlenebilir.
Uygulamaları
- A2 yüzey kalitesi seviyesine kadar plastik enjeksiyon kalıplarında çekirdek olarak,
- Plastik metal enjeksiyon kalıplarında,
- Kalıp hamili ve ekstrüzyon preslerinin kovanlarında,
- Makine parçaları, aşınma plakalarında kullanılır.
Isıl İşlem
| ISIL İŞLEM | SICAKLIK |
|---|---|
| Yumuşak Tavlama | 700-720°C |
| Gerilim Giderme | 600-650°C |
| Sertleştirme | 870-900°C |
| Menevişleme | 600-680°C |
Fiziksel Özellikleri
| 20°C | 100°C | 200°C | 300°C | |
|---|---|---|---|---|
| Elastik Modülü [kN/mm²] | 205 | - | - | - |
| Termal Genleşme Katsayısı [10ˉ6/K] | - | 11,5 | 11,6 | 12,5 |
| Isıl İletkenlik [W/mK] | - | 34,00 | 33,6 | 31,9 | Tokluk [J] | 30,5 | - | - | - | Mukavemet [N/mm²] | 844,5 | - | - | - |
Teslim Sertliği
Ön sertleştirilmiş, 280-320 HB

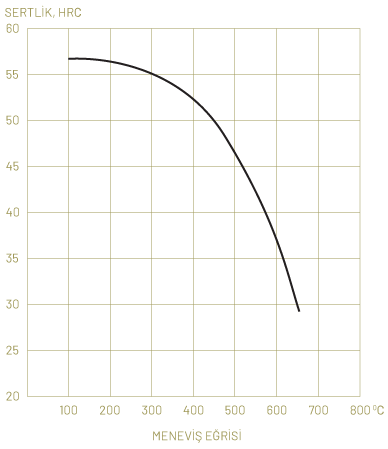

Temperleme Grafiği
